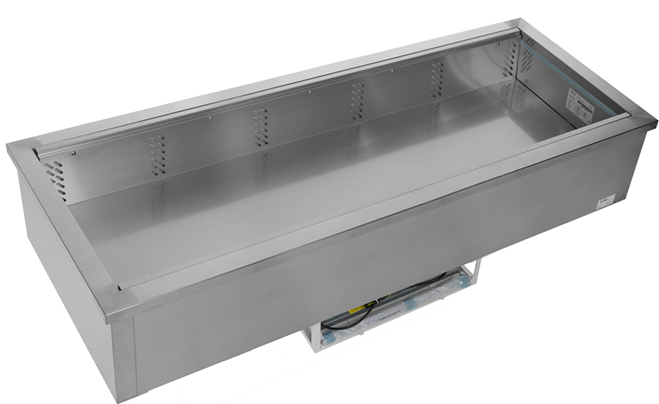

Stolní chladicí vana
Chladicí vana na gastronádoby GN 1/1 vhodná pro restaurace a
bary, rychlá občerstvení či menší provozovny.
- nerezová ocel
- elektronický termostat

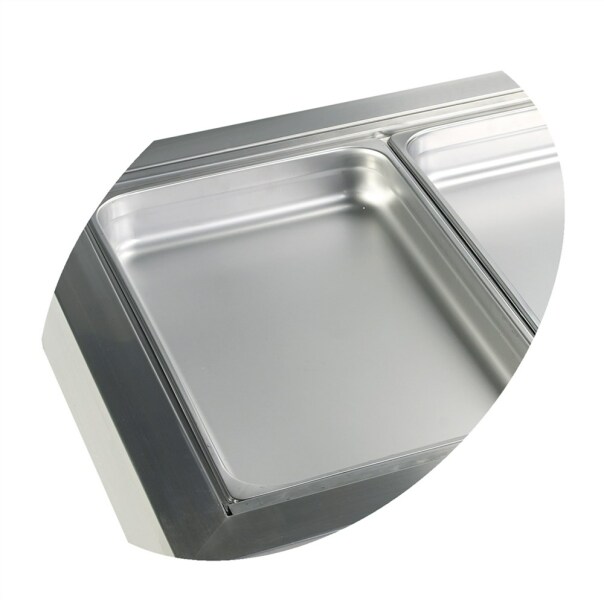

- přizpůsobeno GN1/1 (nejsou součástí balení)

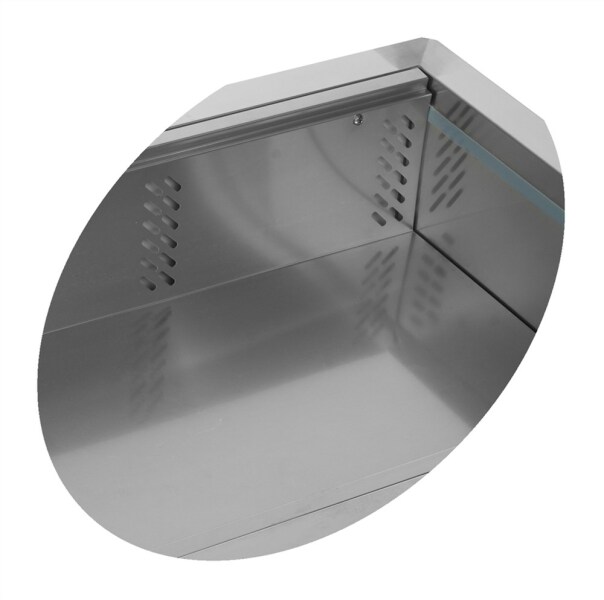

- ventilované chlazení
Parametry a obsah |
|
Kapacita GN |
5 ks |
Teplotní rozsah |
+2 až +8 °C |
Klimatická třída |
4 |
Hrubá / čistá váha |
64 / 50 kg |
Hrubý / čistý objem |
266 / 159 l |
Design
a materiál |
|
Rozdělovače |
520x20 |
Počet přepážek |
6 ks |
Exteriér |
SS304 |
Ineriér |
SS304 |
Chlazení a funkce |
|
Typ ovládání |
Elektronický |
Typ chlazení |
Ventilované |
Typ odtávání |
Automatické |
Typ chladiva |
R600a |
Množství chladiva |
135 g |
Výkon
a spotřeba |
|
Typ kompresoru |
|
Denní spotřeba |
456 kWh/24h |
Denní spotřeba |
0.19 kWh/h |
Roční spotřeba |
1664 kWh/rok |
Příkon |
235 W |
Napětí / Frekvence |
220-240/50 V/Hz |
Hlučnost |
42 db(A) |
Termometr |
Ano |
Rozměry |
|
Build In Dimension (WxD) |
1765 x 665 mm |
Vnitřní rozměry (Š x H x V) |
1678 x 508 x 186
mm |
Vnější šířka |
1790 mm |
Vnější hloubka |
688 mm |
Vnější výška |
636 mm |
Vnější rozměry (Š x H x V) |
1790 x 688 x 636
mm |
Web External Dimension (WxDxH) |
Š: 1790 H: 688 V: 636
mm |
Rozměry balení (Š x H x V) |
1678 x 760 x 742
mm |
Přepravní kontejner 40 stop |
57 ks |
